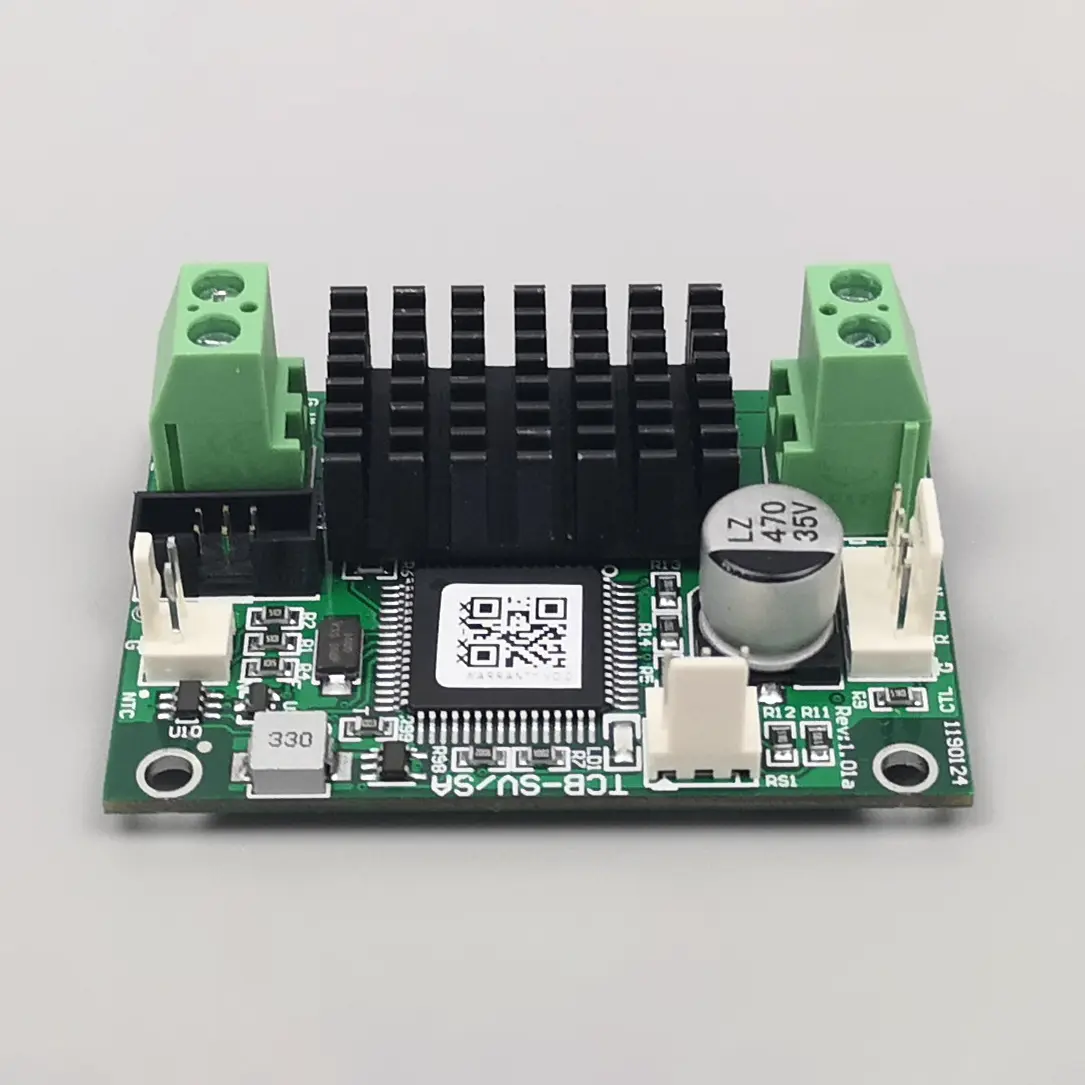

TheKontroler temperatury TCB-SV dla Micro TECokazała się przełomem w hiperlokalnym zarządzaniu ciepłem. Zaprojektowany dla ultrakompaktowych lodówek termoelektrycznych (TEC), sterownik ten zapewnia sterowanie prądem o wysokiej rozdzielczości i stabilność poniżej milikelwina. Podczas tego szczegółowego przeglądu analizujemy jego architekturę, zalety i wady, zastosowania w świecie rzeczywistym i odpowiadamy na częste pytania inżynieryjne. Fuzhou X-Meritan Technology Co., Ltd. integruje ten kontroler z systemami fotonicznymi i biomedycznymi nowej generacji. Niezależnie od tego, czy pracujesz nad amplifikacją LiDAR, czy DNA, TCB‑SV oferuje atrakcyjne połączenie wielkości i dokładności.
🔬 Co definiuje regulator temperatury TCB-SV dla Micro TEC?
W jaki sposób jego architektura sterowania przewyższa PID ogólnego przeznaczenia?
TCB-SV nie jest ogólnym PID; wykorzystuje adaptacyjną pętlę wyprzedzającą oraz zlinearyzowane wyjście dla obciążeń mikroomowych. Bezpośrednio odnosi się do odporności pasożytniczej występującej w zminiaturyzowanych elementach Peltiera. Firma Fuzhou X-Meritan Technology Co., Ltd. przetestowała go z cienkowarstwowymi TEC (do 2x2 mm) i zaobserwowała tętnienie < 0,002°C. Jego dwubiegunowe wyjście eliminuje strefę nieczułości, dzięki czemu idealnie nadaje się do cykli kriogenicznych lub grzewczych w pobliżu temperatury otoczenia. Co więcej,Kontroler temperatury TCB-SV dla Micro TECzawiera interfejsy I2C i analogowe, dzięki czemu można go bez problemu zintegrować z kompaktowymi instrumentami.
⚙️ Kluczowe możliwości: jak TCB-SV podnosi wydajność micro TEC
Jakich parametrów stabilności mogą spodziewać się inżynierowie stosując mikro TEC?
We współpracy z pierwszymi użytkownikami,Fuzhou X-Meritan Technology Co., Ltd.udokumentowany długoterminowy dryft poniżej ±0,005°C w ciągu 24 godzin przy użyciu mikro TEC 0,8 A. Kontroler wykorzystuje 24-bitowy przetwornik ADC i szybki filtr wygładzający PWM. Nawet przy obciążeniach termicznych tak małych jak 0,2 J/K nie występują żadne oscylacje. Poniższa tabela porównuje TCB-SV z konwencjonalnymi regulatorami temperatury:
| Parametr |
TCB-SV (zoptymalizowany pod kątem Micro TEC) |
Standardowy kontroler laboratoryjny |
| Min. Aktualna rozdzielczość TEC |
0,5 mA |
5–10 mA (typowo) |
| Stabilność temperaturowa (zakres 10mK) |
±0,002°C |
±0,05°C |
| Współczynnik kształtu |
Moduł 30 x 30 mm |
½-rack 4U |
| Wyjście bipolarne/liniowe |
Tak, płynne przejście przez zero |
Często jednobiegunowy lub przekaźnikowy |
📊 Kontroler temperatury TCB-SV: zalety i ograniczenia
Dlaczego warto to wybrać — i gdzie należy zachować ostrożność?
| ✅ Mocne strony |
⚠️ Kompromisy |
- Bardzo duża rozdzielczość prądu (idealna dla µTEC)
- Wyjątkowo niski poziom szumów: < 1 µV na czujniku
- Adaptacyjny PID z reakcją mikrosekundową
- Kompaktowy montaż SMD, łatwe osadzanie
- Szerokie zasilanie 5-28 V, wysoka wydajność
|
- Maks. moc wyjściowa 2 A (nie dla dużych TEC)
- Wymaga dostrojenia oprogramowania układowego dla egzotycznych TEC
- Brak wbudowanego wyświetlacza graficznego (tylko pilot)
- Wrażliwy na układ pojemności wejściowej
- Wyższy koszt w porównaniu z podstawowymi sterownikami typu on-off
|
Pomimo wyższej inwestycji początkowej,Fuzhou X-Meritan Technology Co., Ltd.podkreśla, że całkowity koszt posiadania spada ze względu na oszczędności energii i zmniejszoną liczbę iteracji termicznych w zestrojeniu fotoniki.
🔄 Dynamiczne cykle termiczne z mikro TEC
Czy TCB-SV może obsłużyć szybkie naprzemienne ogrzewanie/chłodzenie bez przeregulowania?
Tak — jedna z przełomowych funkcjiKontroler temperatury TCB-SV dla Micro TECjest jego „wyprzedzeniem prędkości termicznej”. W przypadku stabilizacji długości fali metodą PCR lub lasera często konieczne jest szybkie przełączanie między ogrzewaniem i chłodzeniem. TCB-SV przewiduje odwrócenie Peltiera i kompensuje tylne pole elektromagnetyczne. Fuzhou X-Meritan Technology Co., Ltd. wykazało szybkość narastania 5°C/s na TEC 3x3 mm z przekroczeniem < 3%. Dzięki temu idealnie nadaje się do pakowania z użyciem kaskadowego lasera kwantowego i mikroprzepływowych termocyklerów.
🏭 Panorama aplikacji: gdzie TCB‑SV robi różnicę
Które nowatorskie dziedziny przynoszą największe korzyści?
-
Transceivery optyczne– Laserowa stabilizacja temperatury DWDM (micro TEC wewnątrz pakietów motylkowych).
-
Diagnostyka medyczna– Izotermiczne chipy wzmacniające (LAMP) wymagają dokładności ±0,1°C.
-
Kosmos / lotnictwo– Miniaturowe detektory IR chłodzące przy niskim budżecie mocy.
-
Oprzyrządowanie laboratoryjne– Mikrokalorymetria, gdzie istotna jest niska masa termiczna.
Fuzhou X-Meritan Technology Co., Ltd. dostarcza TCB-SV do laboratoriów badawczych opracowujących czujniki kwantowe, ponieważ jego profil EMC jest wyjątkowo czysty.
❓ Często zadawane pytania (TCB-SV i micro TEC)
Czy TCB-SV współpracuje z prądami TEC o wartości poniżej miliampera?
Absolutnie. Stopień wyjściowy TCB-SV jest liniowy aż do 0,2 mA, dzięki 16-bitowemu przetwornikowi cyfrowo-analogowemu i precyzyjnemu sterownikowi wzmacniacza operacyjnego. Wiele mikro-TECów, szczególnie tych do chłodzenia czujników, wymaga prądów poniżej 10 mA. Kontroler utrzymuje liniowość nawet przy tak niskich poziomach, unikając „zniekształceń krzyżowych” występujących w konstrukcjach z mostkiem H. Fuzhou X-Meritan Technology Co., Ltd. udostępnia uwagi aplikacyjne dotyczące kalibracji rezystora czujnikowego w celu maksymalizacji dokładności poniżej 1 mA.
Jakie rodzaje interfejsów czujników temperatury są kompatybilne?
TCB-SV natywnie obsługuje czujniki RTD PT100/1000, termistory NTC (z tabelami linearyzacji), a nawet czujniki półprzewodnikowe, takie jak AD590 lub LM335, za pośrednictwem konfigurowalnego interfejsu analogowego. Zawiera 24-bitowy przetwornik ADC delta-sigma z programowalnym prądem wzbudzenia. Do zastosowań micro TEC zalecamy stosowanie małych termistorów NTC (rozmiar 0201), aby zmniejszyć opóźnienie termiczne. Fuzhou X-Meritan Technology Co., Ltd. może dostarczyć wstępnie dopasowane krzywe termistora w celu przyspieszenia integracji.
Czy mogę połączyć łańcuchowo wiele sterowników TCB‑SV w celu sterowania wielostrefowego micro TEC?
Tak, TCB‑SV zawiera interfejs I²C/SMBus z konfigurowalnym adresowaniem. Na jednej magistrali można obsługiwać do 16 urządzeń, co ułatwia budowanie systemów wielokanałowych dla ułożonych siatek falowodowych lub termocyklerów mikropłytkowych. Host może indywidualnie odczytywać dane telemetryczne temperatury i zapisywać wartości zadane. Fuzhou X-Meritan Technology Co., Ltd. oferuje bibliotekę Python i graficzny interfejs użytkownika do szybkiego prototypowania.
Czy istnieje możliwość aktualizacji oprogramowania sprzętowego TCB‑SV dla przyszłych materiałów TEC?
Zdecydowanie. Posiada program ładujący programowanie w aplikacji (IAP) poprzez UART/I²C. W miarę pojawiania się nowych cienkowarstwowych TEC o różnej impedancji lub współczynnikach Seebecka można aktualizować tabele PID i linearyzacji. Fuzhou X-Meritan Technology Co., Ltd. regularnie publikuje poprawki oprogramowania sprzętowego, które poprawiają adaptacyjne planowanie wzmocnienia dla nowatorskich mikro TEC. To zabezpiecza Twoją inwestycję na przyszłość.
Jakie zabezpieczenia obejmuje TCB-SV dla delikatnych mikro TEC?
Posiada programowalne ograniczenie prądu, wyłącznik termiczny i miękki start, który zapobiega prądowi rozruchowemu. Sterownik stale monitoruje napięcie TEC i może wykryć stan rozwarcia lub zwarcia w czasie poniżej 100 µs, a następnie wyłącza wyjście. Ten poziom ochrony jest niezbędny w przypadku drogich mikro-TEC wbudowanych w sprzęt medyczny lub lotniczy.
📚 Referencje i źródła techniczne
- 🔗 Fuzhou X-Meritan Technology Co., Ltd. – Informacje o produkcie i biała księga TCB-SV (2025)
- 🔗 Transakcje IEEE dotyczące komponentów, pakowania i technologii produkcji: „Kontrolery Micro TEC dla optyki w opakowaniach zbiorczych” (tom 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: „Kontrola submilikelwinowa za pomocą zminiaturyzowanych urządzeń Peltiera” (2023) – https://link.springer.com/article/... (kotwica)
- 🔗 Nota aplikacyjna AN-102:Prowadzenie mikro TEC bez oscylacjiprzez Fuzhou X-Meritan Technology Co., Ltd. (dostępne na żądanie)
TheKontroler temperatury TCB-SV dla Micro TECjest gotowy do oceny.Fuzhou X-Meritan Technology Co., Ltd. zapewnia bezpłatne recenzje projektów, próbki jednostek i doradztwo techniczne. Skontaktuj się z namiTeraz.
