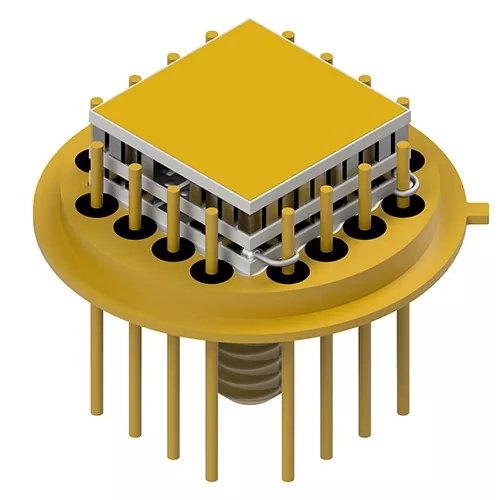

Zespoły z chłodnicami mikrotermoelektrycznymistały się krytycznym rozwiązaniem dla branż wymagających kompaktowego, precyzyjnego i niezawodnego zarządzania temperaturą. Od detektorów podczerwieni i systemów laserowych po sprzęt do obrazowania medycznego i czujniki przemysłowe – te zespoły chłodzące pomagają stabilizować komponenty wrażliwe na temperaturę, poprawiając jednocześnie wydajność systemu i wydłużając jego żywotność.
W tym artykule wyjaśniono, jak działają mikrotermoelektryczne zespoły chłodzące, ich zalety, typowe zastosowania przemysłowe, kluczowe kwestie projektowe, dobór materiałów, wyzwania termiczne i przyszłe trendy rozwojowe. Zawiera także praktyczne wskazówki dla inżynierów, nabywców OEM i projektantów systemów poszukujących niezawodnych rozwiązań w zakresie zarządzania temperaturą.
Zespoły z chłodnicami mikrotermoelektrycznymi to kompaktowe systemy zarządzania temperaturą zaprojektowane w celu precyzyjnej kontroli temperatury bardzo wrażliwych komponentów elektronicznych i optycznych. Zespoły te zazwyczaj integrują mikromoduły termoelektryczne, radiatory, czujniki, materiały interfejsu termicznego i elektroniczne obwody sterujące w jedną kompaktową obudowę.
W przeciwieństwie do konwencjonalnych systemów chłodniczych, które opierają się na sprężarkach i czynnikach chłodniczych, lodówki termoelektryczne wykorzystują efekt Peltiera do przenoszenia ciepła z jednej strony urządzenia na drugą, gdy prąd elektryczny przepływa przez materiały półprzewodnikowe.
Mikrotermoelektryczne zespoły chłodzące są szczególnie cenne w zastosowaniach, w których:
Systemy te są powszechnie integrowane z czujnikami podczerwieni, diodami laserowymi, kamerami CCD, instrumentami biomedycznymi, detektorami lotniczymi i urządzeniami komunikacji optycznej.
Podstawową zasadą działania lodówek mikrotermoelektrycznych jest efekt termoelektryczny. Kiedy prąd stały przepływa przez złącza półprzewodnikowe, ciepło jest pochłaniane po jednej stronie i uwalniane po przeciwnej stronie.
Zimna strona chłodzi docelowy komponent, podczas gdy gorąca strona rozprasza ciepło poprzez radiator lub rozpraszacz ciepła.
| Część | Funkcjonować |
|---|---|
| Moduł termoelektryczny | Przenosi ciepło za pomocą prądu elektrycznego |
| Radiator | Odprowadza ciepło od strony gorącej |
| Czujnik temperatury | Monitoruje temperaturę systemu |
| Obwód kontrolera | Reguluje wydajność chłodzenia |
| Materiał interfejsu termicznego | Poprawia efektywność wymiany ciepła |
Ponieważ reakcja chłodzenia jest sterowana elektrycznie, zespoły te mogą osiągnąć niezwykle dokładną regulację temperatury w zakresie ułamków stopnia Celsjusza.
Mikrotermoelektryczne zespoły chłodzące zapewniają wiele korzyści, których często nie można osiągnąć tradycyjnymi metodami chłodzenia.
Zespoły Micro TEC są bardzo kompaktowe, dzięki czemu nadają się do stosowania w przenośnej elektronice, zminiaturyzowanych czujnikach i sprzęcie o ograniczonej przestrzeni.
Zespoły te zapewniają bardzo stabilną regulację temperatury, która jest niezbędna dla dokładności detektora i stabilności optycznej.
Brak sprężarek lub elementów mechanicznych zmniejsza wibracje, hałas i wymagania konserwacyjne.
Mikrosystemy termoelektryczne mogą szybko regulować temperaturę w oparciu o dynamiczne warunki pracy.
Dodatkowe korzyści obejmują dłuższą żywotność systemu, niższe koszty konserwacji, zmniejszone ryzyko zanieczyszczenia i niezawodną pracę w trudnych warunkach środowiskowych.
Zespoły z chłodnicami mikrotermoelektrycznymi są szeroko stosowane w gałęziach przemysłu, w których zależy od precyzji termicznej i stabilnych warunków pracy.
| Przemysł | Typowe zastosowania |
|---|---|
| Sprzęt medyczny | Systemy PCR, detektory obrazujące, biosensory |
| Fotonika | Diody laserowe, transceivery optyczne |
| Obrona i przemysł lotniczy | Obrazowanie w podczerwieni, systemy noktowizyjne |
| Badania naukowe | Detektory precyzyjne i przyrządy analityczne |
| Telekomunikacja | Moduły transmisji światłowodowej |
| Automatyka przemysłowa | Czujniki i systemy inspekcyjne o wysokiej dokładności |
Rosnące zapotrzebowanie na zminiaturyzowaną elektronikę i zaawansowane systemy optyczne w dalszym ciągu napędza szybkie przyjęcie termoelektrycznych zespołów chłodzących na całym świecie.
Wysokowydajny termoelektryczny zespół chłodzący łączy wiele zaprojektowanych elementów w zintegrowane rozwiązanie.
Ogólny projekt zespołu musi równoważyć wydajność chłodzenia, opór cieplny, zużycie energii elektrycznej i ograniczenia rozmiaru fizycznego.
Staranna integracja systemu pomaga uniknąć wycieków ciepła, kondensacji i niestabilności wydajności.
Wybór odpowiedniego mikrotermoelektrycznego zestawu chłodzącego wymaga oceny wielu czynników termicznych i operacyjnych.
Inżynierowie powinni dokładnie ocenić:
Niewłaściwy dobór może prowadzić do niewystarczającego chłodzenia, niestabilności termicznej, uszkodzeń spowodowanych kondensacją lub nadmiernego zużycia energii.
W przypadku bardzo czułych detektorów specjalnie zaprojektowane zespoły często zapewniają lepszą wydajność niż standardowe, gotowe moduły, ponieważ optymalizują ścieżki termiczne i minimalizują naprężenia mechaniczne.
Chociaż zespoły mikrotermoelektryczne zapewniają wyjątkową precyzję, należy stawić czoła kilku wyzwaniom inżynieryjnym.
Gdy temperatura spadnie poniżej poziomu punktu rosy otoczenia, może wystąpić kondensacja wilgoci, która może spowodować uszkodzenie wrażliwej elektroniki.
Skuteczne odprowadzanie ciepła ze strony gorącej ma kluczowe znaczenie. Słabe odprowadzanie ciepła zmniejsza wydajność chłodzenia i może przegrzać system.
Powtarzające się cykle ogrzewania i chłodzenia mogą powodować naprężenia mechaniczne w złączach lutowanych i materiałach półprzewodnikowych.
Mikrochłodnice termoelektryczne nie zawsze są tak energooszczędne jak systemy kompresorowe przy dużych obciążeniach chłodniczych. Niezbędna jest odpowiednia optymalizacja systemu.
Zaawansowana symulacja termiczna i staranny projekt montażu pomagają zminimalizować to ryzyko, jednocześnie poprawiając długoterminową niezawodność.
Wybór materiału odgrywa główną rolę w wydajności i trwałości termoelektrycznych zespołów chłodzących.
| Tworzywo | Zamiar |
|---|---|
| Tellurek bizmutu | Wysoka sprawność termoelektryczna |
| Azotek glinu | Doskonała przewodność cieplna i izolacja |
| Miedź | Efektywne przekazywanie ciepła |
| Podłoża ceramiczne | Izolacja elektryczna i stabilność konstrukcji |
| Grafitowe podkładki termiczne | Ulepszone przewodnictwo cieplne interfejsu |
Nowoczesna inżynieria materiałowa stale poprawia wydajność chłodzenia, możliwości miniaturyzacji i długoterminową trwałość.
| Funkcja | Mikrochłodzenie termoelektryczne | Tradycyjne chłodzenie sprężarki |
|---|---|---|
| Hałas | Cichy | Występuje hałas mechaniczny |
| Wibracja | Nic | Możliwe wibracje |
| Rozmiar | Kompaktowy | Większe systemy |
| Precyzja | Bardzo wysoki | Umiarkowany |
| Konserwacja | Niski | Wyższy |
| Czynniki chłodnicze | Nie jest wymagane | Wymagany |
W przypadku kompaktowych, precyzyjnych systemów zespoły termoelektryczne często zapewniają doskonałą wydajność pomimo nieco niższej wydajności chłodzenia na dużą skalę.
Przyszłość mikrotermoelektrycznych zespołów chłodzących jest silnie powiązana z postępem w zminiaturyzowanej elektronice, systemach sztucznej inteligencji, oprzyrządowaniu lotniczym i technologiach komunikacji optycznej nowej generacji.
Pojawiające się trendy obejmują:
W miarę ciągłego rozwoju elektroniki precyzyjnej wymagania dotyczące stabilności termicznej staną się jeszcze bardziej rygorystyczne, co jeszcze bardziej zwiększy znaczenie zaawansowanych zespołów mikrotermoelektrycznych.
Tak. W zależności od konstrukcji systemu i obciążenia termicznego wiele zespołów termoelektrycznych może osiągać temperatury poniżej 0°C.
Tak. Ponieważ nie zawierają żadnych ruchomych części, często zapewniają doskonałą długoterminową niezawodność przy minimalnej konserwacji.
Obrazowanie medyczne, przemysł lotniczy, fotonika, telekomunikacja, automatyka przemysłowa i oprzyrządowanie naukowe w dużym stopniu opierają się na precyzyjnym chłodzeniu termoelektrycznym.
Absolutnie. Wielu producentów dostarcza niestandardowe zespoły chłodzące zoptymalizowane pod kątem określonych obciążeń termicznych, wymiarów, warunków środowiskowych i wymagań integracyjnych.
Wydajność radiatora jest niezwykle ważna, ponieważ nieefektywne odprowadzanie ciepła może radykalnie zmniejszyć wydajność chłodzenia i ogólną stabilność systemu.
Zespoły z chłodnicami mikrotermoelektrycznymi stały się technologią niezbędną dla nowoczesnej elektroniki precyzyjnej i systemów zarządzania ciepłem. Ich zwarta konstrukcja, praca pozbawiona wibracji, dokładna regulacja temperatury i długa żywotność sprawiają, że idealnie nadają się do wymagających zastosowań w wielu gałęziach przemysłu.
W miarę postępu technologii w kierunku większej gęstości integracji i większej wrażliwości termicznej, profesjonalnie zaprojektowane termoelektryczne zespoły chłodzące będą odgrywać jeszcze bardziej krytyczną rolę w utrzymaniu stabilności wydajności i niezawodności sprzętu.
Fuzhou X-Meritan Technology Co., Ltd.specjalizuje się w zaawansowanych rozwiązaniach chłodzenia mikro-termoelektrycznego przeznaczonych do wysokowydajnych systemów detektorów, urządzeń optycznych i precyzyjnych zastosowań przemysłowych. Dzięki rozległej wiedzy inżynieryjnej i dostosowanym możliwościom zarządzania temperaturą firma pomaga klientom na całym świecie osiągnąć niezawodną i wydajną wydajność chłodzenia.
Skontaktuj się z namijuż dziś, aby omówić niestandardowe zespoły z chłodnicami mikrotermoelektrycznymi do detektorów, systemów optycznych, sprzętu medycznego lub zastosowań przemysłowych.
