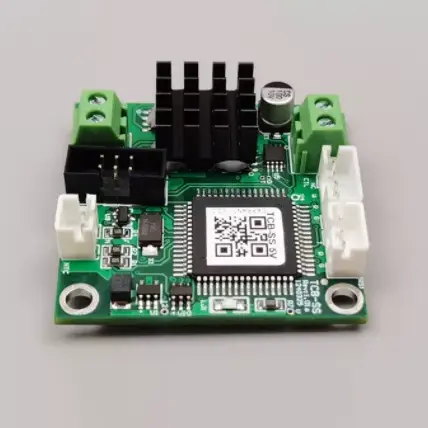

X-Meritan to profesjonalny, chiński kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla dostawców Micro TEC. W przypadku precyzyjnej optyki i miniaturowego sprzętu czujnikowego kompaktowy kontroler temperatury TCB-SS do mikro-TEC zapewnia stabilne środowisko termiczne z rozdzielczością 0,01°C. Produkując te specjalistyczne płytki w naszym zakładzie w Chinach, X-Meritan zapewnia globalnym programistom dostęp do wiodącej w branży zminiaturyzowanej technologii sterowania do wrażliwych zastosowań elektronicznych.
Zaawansowany kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC firmy X-Meritan to flagowe rozwiązanie zapewniające ekstremalną miniaturyzację i precyzję. Ta termoelektryczna chłodnica TCB-SS TEC do kontroli temperatury wykorzystuje kosztowny, dedykowany układ scalony (IC), aby zapewnić profesjonalną wydajność PID w obudowie o wymiarach 4 cm x 4 cm. Jako wyspecjalizowany producent, X-Meritan zoptymalizował tę płytkę pod kątem Micro TEC, zapewniając, że nawet najbardziej ograniczone systemy mogą korzystać z napędów o ciągłej mocy wyjściowej i bardzo niskiego poziomu zakłóceń.
|
Napięcie zasilania płytki (DC) |
5V ±10% |
|
Wydajność wyjściowa |
>94% |
|
Napięcie TEC |
4,5 V (domyślnie) |
|
Prąd TEC |
3A (maksymalny) |
|
Czujnik kontroli temperatury |
10K NTC (domyślna wartość B: 3950) |
|
Dokładność kontroli temperatury |
0,01° |
|
Ustaw dokładność temperatury |
0,01° |
|
Zakres pomiaru kontroli temperatury |
-60°C do +170°C |
|
Kontroluj zakres temperatur |
-20°C do +100°C |
|
Domyślne ustawienie fabryczne |
25°C |
Wiodąca w branży miniaturyzacja
Mierząca zaledwie 4 cm*4 cm*1,28 cm, ta płytka jest jedną z najmniejszych dostępnych na rynku, co czyni ją idealnym wyborem dla modułów optycznych o dużej gęstości i przenośnych instrumentów precyzyjnych.
Ekstremalna precyzja sterowania
Zintegrowane algorytmy PID i dedykowany układ scalony sterujący osiągają dokładność temperatury do 0,01°C, obsługując najczęściej używane czujniki NTC 10 kΩ.
Bardzo wysoka wydajność sterownika
Przy sprawności przekraczającej 95% sterownik znacznie zmniejsza pobór mocy systemu oraz samonagrzewanie, skutecznie podwajając wydajność tradycyjnych sterowników liniowych.
Ciągłe stabilne wyjście
Ciągły napęd wyjściowy zapewnia płynny przepływ prądu przez cały cykl sterowania, zapobiegając szokom termicznym i wydłużając żywotność delikatnych Micro TEC.
Zaawansowana redukcja szumów
Zoptymalizowana logika sterownika minimalizuje tętnienie prądu, zapobiegając zakłóceniom elektromagnetycznym z wrażliwymi sąsiednimi elementami, takimi jak diody laserowe lub czujniki.
Kompleksowa ochrona bezpieczeństwa
Posiada wbudowane zabezpieczenie nadprądowe, przepięciowe i ograniczające temperaturę, a także wykrywanie rozwarcia/zwarcia TEC, co zapewnia niezawodną, długoterminową pracę.
Czuła obudowa czujnika: używana do chłodzenia detektorów podczerwieni i czujników CCD w kompaktowych systemach obrazowania w celu zmniejszenia szumu termicznego i poprawy przejrzystości sygnału.
P: W jaki sposób TCB-SS zarządza rozpraszaniem ciepła, biorąc pod uwagę jego ultrakompaktowe rozmiary?
Odp.: Ponieważ kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla mikro-TEC charakteryzuje się wydajnością sterownika przekraczającą 95%, bardzo mało energii jest marnowane w postaci ciepła. Konstrukcja o niskim poziomie samonagrzewania umożliwia niezawodną pracę płyty nawet w ograniczonych przestrzeniach bez nieporęcznych radiatorów.
P: Czy ten kontroler jest kompatybilny ze standardowymi czujnikami NTC 10 kΩ?
O: Tak. TCB-SS jest specjalnie skalibrowany dla najpopularniejszych czujników temperatury NTC 10 kΩ, zapewniając interfejs o wysokiej rozdzielczości do monitorowania w czasie rzeczywistym i przekazywania informacji zwrotnych.
P: Jakie środki ochrony zastosowano dla podłączonego urządzenia Micro TEC?
Odp.: Kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC ma wbudowaną funkcję wykrywania przerw i zwarć, a także ograniczenia napięcia i prądu, aby zapewnić, że lodówka termoelektryczna nigdy nie przekroczy swoich bezpiecznych parametrów pracy.
1. X-Meritan posiada lata gromadzenia technologii i podstawowe patenty w dziedzinie precyzyjnej kontroli temperatury, wspierane przez wiodący zespół badawczo-rozwojowy i ciągłe innowacje.
2. Rygorystycznie kontrolujemy każdy etap procesu w naszej fabryce, od zakupu surowców po wieloetapowe testy, zapewniając, że każdy kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC spełnia standardy przemysłowe.
3. Zintegrowana produkcja wewnętrzna: Jako profesjonalny producent kontrolujemy sprzęt produkcyjny i testujący używany w naszych mikrokontrolerach, co pozwala nam dostarczać przyszłościowe rozwiązania, które spełniają indywidualne potrzeby klientów.
4. Nawiązaliśmy długoterminowe partnerstwa z czołowymi międzynarodowymi firmami logistycznymi, oferując opcje frachtu lotniczego, ekspresowego i morskiego, aby spełnić różne wymagania dotyczące kosztów i terminów dla naszych globalnych partnerów.
